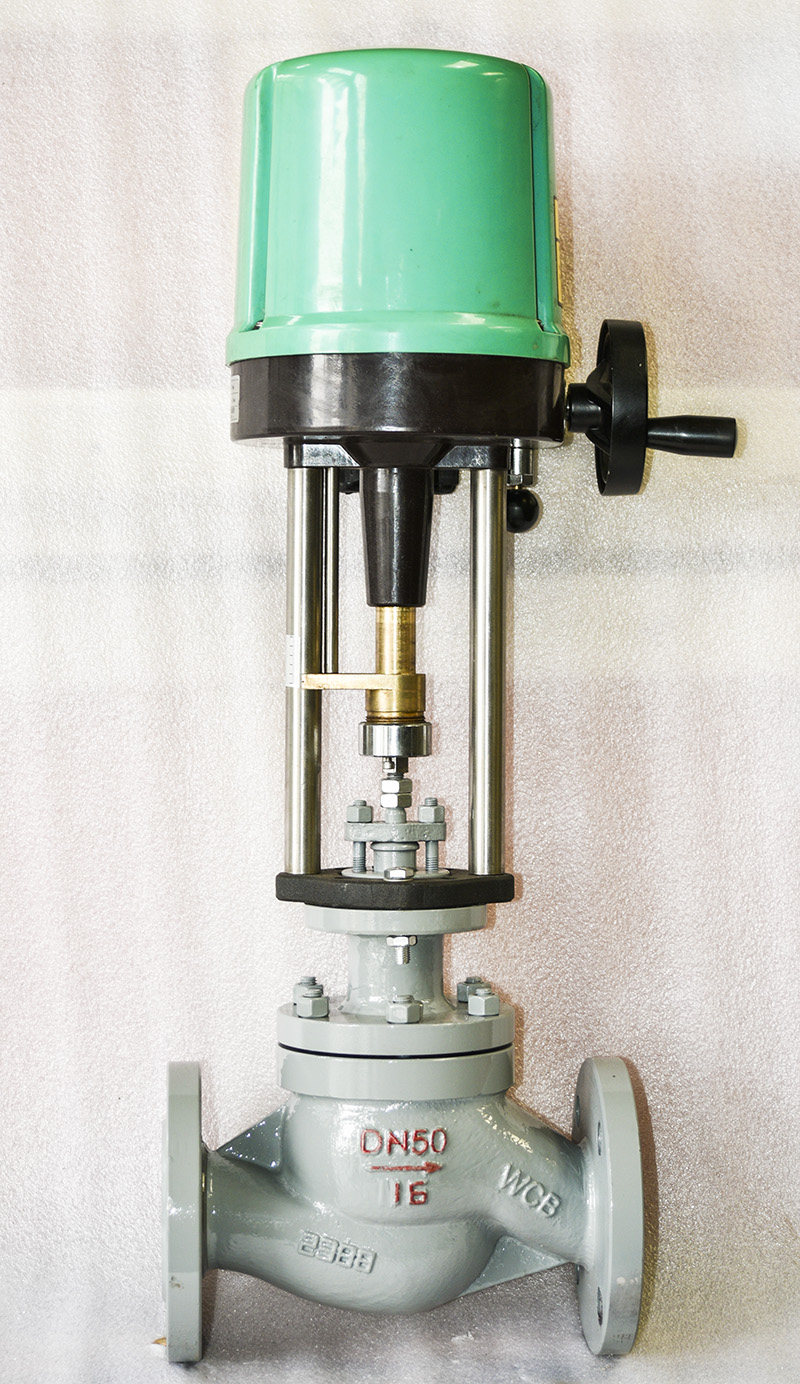

電動調節閥常見故障和維修方法

電動調節閥常見故障和維修方法

電動調節閥是工業自動化過程控制中的重要執行單元儀表,常見故障分為機械部分和電路部分,電動執行機構部分的故障比較普遍,至于調節閥機械部分的故障和其他閥門處理方法相同。

1、執行器不動作,但控制模塊電源和信號燈均亮

處理方法:檢查電源電壓是否正確;電動機是否斷線;十芯插頭從端到各線終端是否斷線;電動機、電位器、電容各接插頭是否良好;用對比互換法判斷控制模塊是否良好。

2、執行器不動作, 電源燈亮而信號燈不亮

處理方法:檢查輸入信號極性等是否正確;用對比互換法判斷控制模塊是否良好。

3、調節系統參數整定不當導致執行器頻繁振蕩

處理方法:調節器的參數整定不合適,會(huì )引起系統產生不同程度的振蕩。對于單回路調節系統,比例帶過小,積分時間過短,微分時間和微分增益過大都可能產生系統振蕩??梢酝ㄟ^(guò)系統整定的方法,合理的選擇這些參數,使回路保持穩定速度。

4、執行器電機發熱迅速、震蕩爬行、短時間內停止動作

處理方法:用交流2V 電壓檔測控制模塊輸入端是否交流干擾動;檢查信號線是否和電源線隔離;電位器及電位器配線是否良好;反饋組件動作是否正常。

5、執行器動作呈步進、爬行現象、動作緩慢

處理方法:檢查操作器傳來的信號動作時間是否正確。

6、執行器位置反饋信號太大或太小

處理方法:檢查“零位”和“行程”電位器調整是否正確;更換控制模塊判斷。

7、加信號后執行器全開或全關,限位開關也不停

處理方法:檢查控制模塊的功能選擇開關是否在正確位置;“零位”和“行程”電位器調整是否正確;更換控制模塊判斷。

8、執行器震蕩、鳴叫

處理方法:主要是因為靈敏度調得太高,不靈敏區太小,過于靈敏,致使執行器小回路無法穩定而產生振蕩,可逆時針微調靈敏度電位器降低靈敏度;流體壓力變化太大,執行機構推力不足;調節閥選擇大了、閥常在小開度工作。

9、執行器動作不正常,但限位開關動作后電機不停止

處理方法:檢查限位開關、限位開關配線是否有故障;更換控制模塊判斷。

10、執行器皮帶斷

處理方法:檢查執行器內部傳動部分是否損壞卡??;“零位”和“行程”電位器調整是否正確;限位開關是否正確。
